西松建設・五洋建設・KDDIスマートドローン、立坑測量に自動充電ポート付きドローンを活用

　2025年11月5日、西松建設と五洋建設、KDDIスマートドローンは、自動充電ポート付きドローンを活用し、人手による測量が困難で負荷の高い立坑（たてこう）の3次元測量を実施したと発表した。周期的な飛行による土量変化の把握（進捗管理）と出来形測量を重ねることで、GNSS信号下の深部の施工箇所において、誤差±20mmという高精度な出来形データを取得することができた。

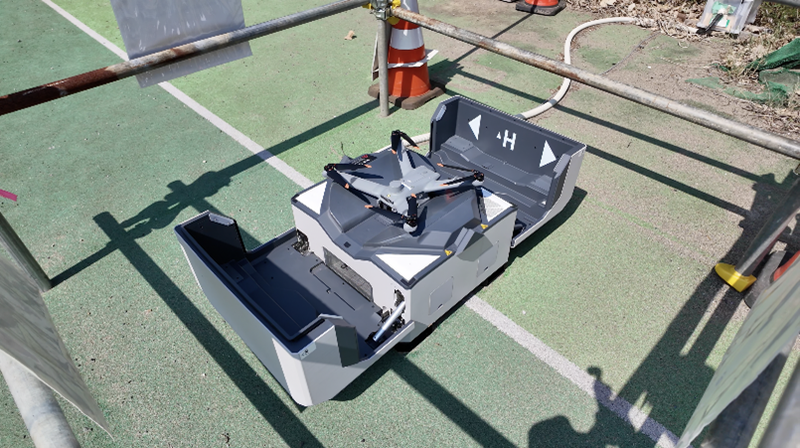

現場に常設した自動充電ポート付きドローン（DJI Dock 2）

　従来、立坑における連壁内面の出来形測量は、測量機器を用いて作業員2人で約2時間を要していた。また、施工サイクル上、昼間の測量ができない場合は夜間に実施していた。そのため、精度、安全性、効率性に課題があった。

• 精度の課題：面ではなく点でしか測量できないため、立坑が深くなるにつれて精度確保が困難となる。
• 安全性の課題：深度に応じた昇降や高所作業が不可避で安全対策コストが高い。
• 効率性の課題：2人1組での作業や夜間作業が必要で、多くの時間と労力がかかる。

　測量作業の時間短縮と省人化を実現するため、自動充電ポート付きドローンを現場内に常設し、ドローンの遠隔測量を実施した。

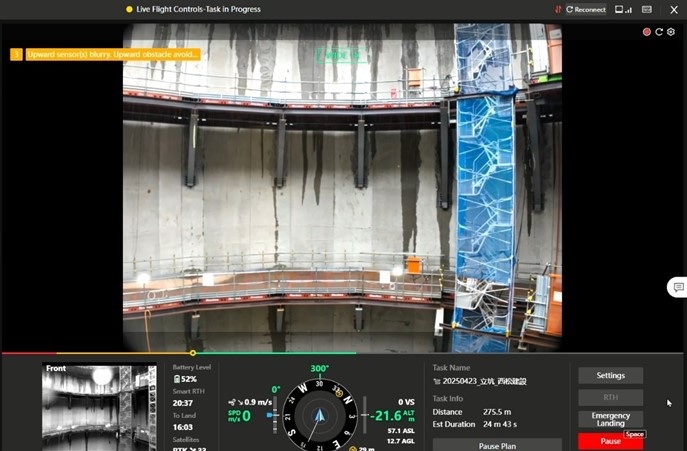

ドローンが飛行中に撮影した立坑内の映像

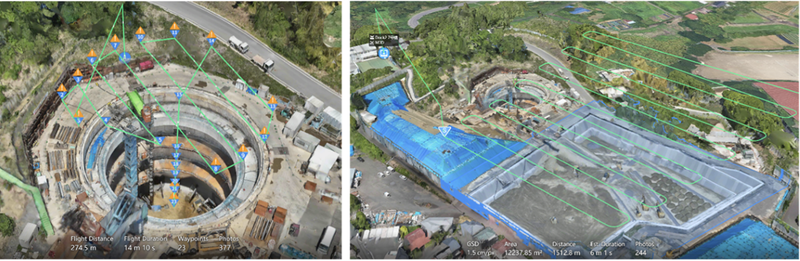

立坑内部と地上部を含む自動飛行ルートと測量範囲

　その結果、誤差±20mmの面的な高精度測量を実現し、3Dデータで詳細な形状を把握できた。また、ドローンによる無人測量で危険作業を削減し、安全性が大幅に向上した。ドローンの周期的な自動飛行によって測量時間を大幅に短縮し、作業人員を最小化（省人化）した。

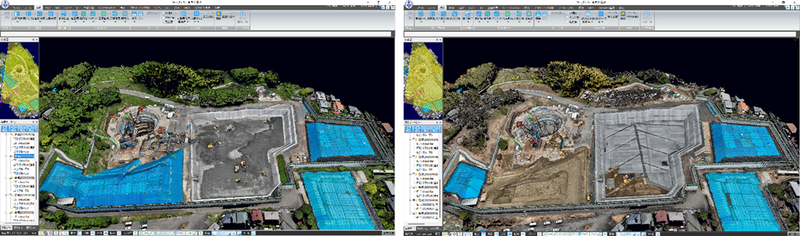

比較：ドローンで取得した3D点群データによる土量変化

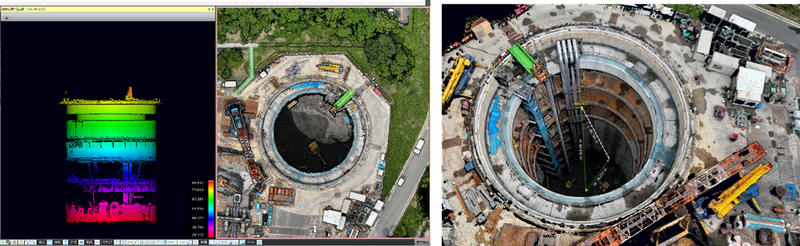

ドローンで撮影した写真をもとに作成した立坑の3Dデータ

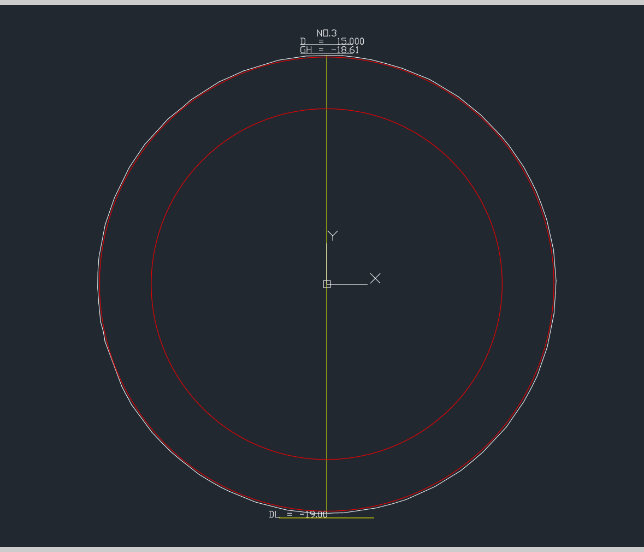

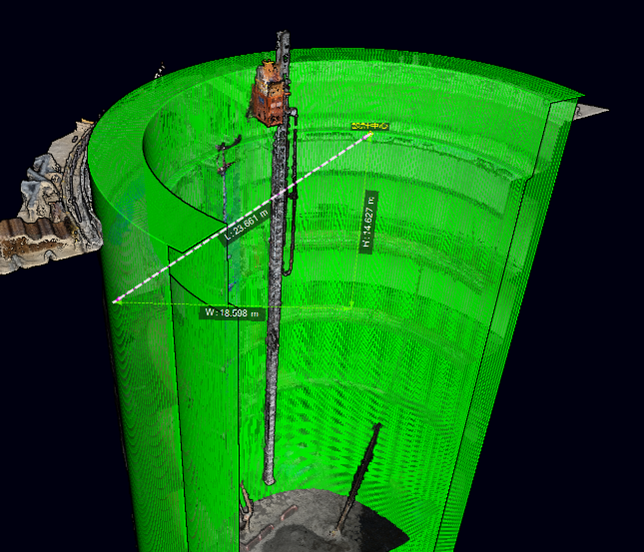

左：ドローンで測量した立坑連壁の3Dデータ、右：ドローンで取得したデータから作成した立坑の断面図

　今回の取り組みでは、地下空間で減衰するGNSS信号下でもドローンを安定飛行させ、面的誤差±20 mmの高精度出来形測量を実証した。立坑の掘削が進みGNSSが届かない深度に到達してもGNSS非依存で自律飛行できるドローンにより高精度な測量が継続的に実現可能か検証を進める方針だ。
